センサー接続ゲートウェイ AX30

産業用設備の遠隔制御や
自律運用を実現する
ゲートウェイ装置

資料ダウンロードお見積もり・ご相談

JC-STAR制度：JC-STAR★1(レベル1)の適合ラベルを取得　リンク先はこちら

Situations利用シーン

この製品を紹介している利用シーンです。シーンごとの製品一覧へ移動します。

Features特長

AX30 の AI処理は、AIアプリパッケージを準備中のため、ご利用はご相談ください。

IoTデバイス

産業用設備の遠隔制御や自律運用を実現するゲートウェイ装置

(本製品は受注生産品です)

多彩なインターフェースに多様なセンサーを接続可能
ARM CPU/UbuntuOS上にカスタムアプリを動作させることが可能
DRP-AIを実装し、映像AI処理を高速に実行可能

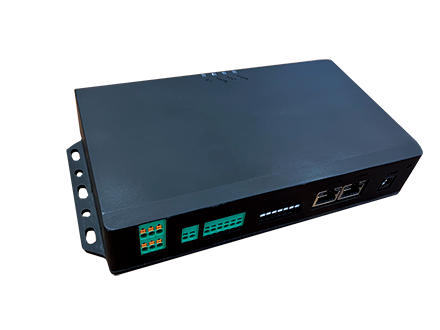

センサー接続ゲートウェイ AX30

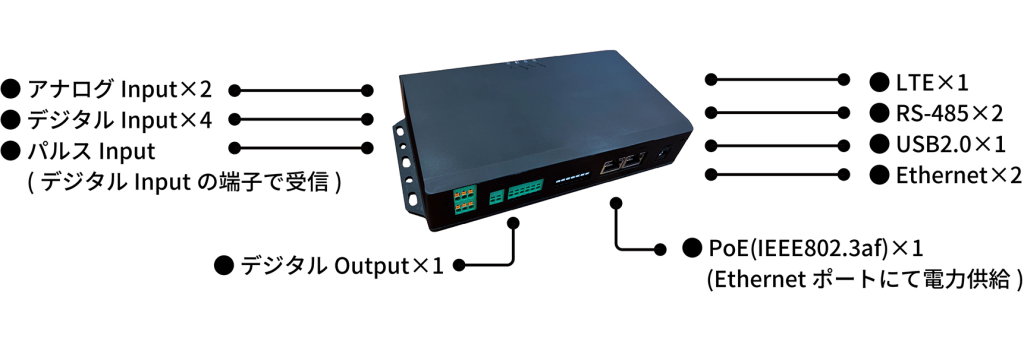

アナログinput×2デジタルinput×4パルスinputデジタルoutput×1PoE×1LTE×1USB2.0×1Ethernet×2JC-STAR★1

Features特長

多彩なセンサーと接続可能で画像AI処理機能も持ち、カスタムアプリを高速で実行可能な産業用ゲートウェイ装置

高速なCPU上で制御プログラムを実行

CPUはArm Cortex A55 1.2GHz Dual Coreを搭載
OSはUbuntu 24.04を実装
DRP-AIを実装し、映像AI処理を高速に実行可能

多彩なインターフェースでセンサーと接続可能

IPカメラを接続し映像へのエッジAI処理を実行

IPカメラを接続可能で、PoE(IEEE802.3af)による給電が可能
CPUとして実装しているルネサスエレクトロニクス製RZ/V2LはAIアクセラレータであるDRP-AIを搭載
低発熱、低消費電力で画像AI処理を実行可能

温度センサー/日射計を直結できる別仕様の筐体を提供

別仕様の筐体(仕様B)では4-20ｍAのアナログインプットに変えてセンサー直結の入力ポートを実装
① PT100測温抵抗体
② 日射計（最大出力電圧20mV以下）
変換アダプターが不要のため構成全体でのコストを低減できます
なお、この別仕様の筐体(仕様B)ではPoEによる電力供給機能は実装していません

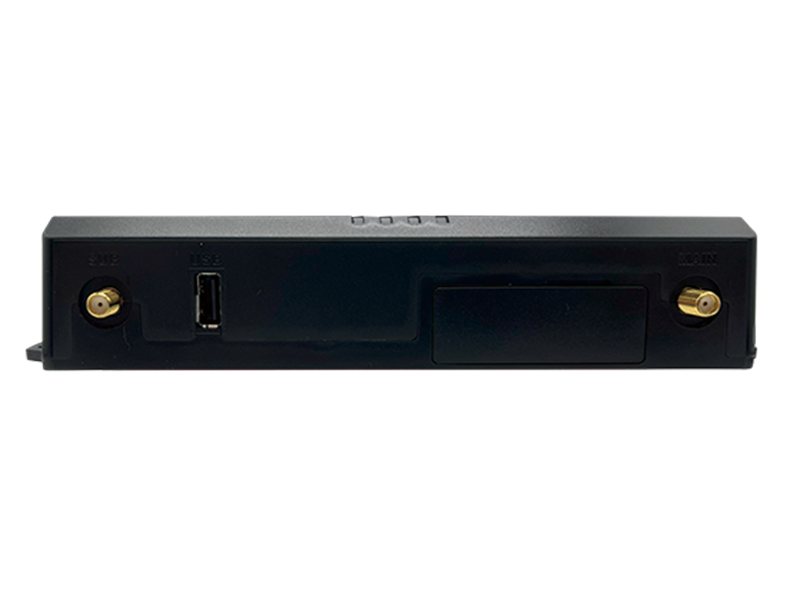

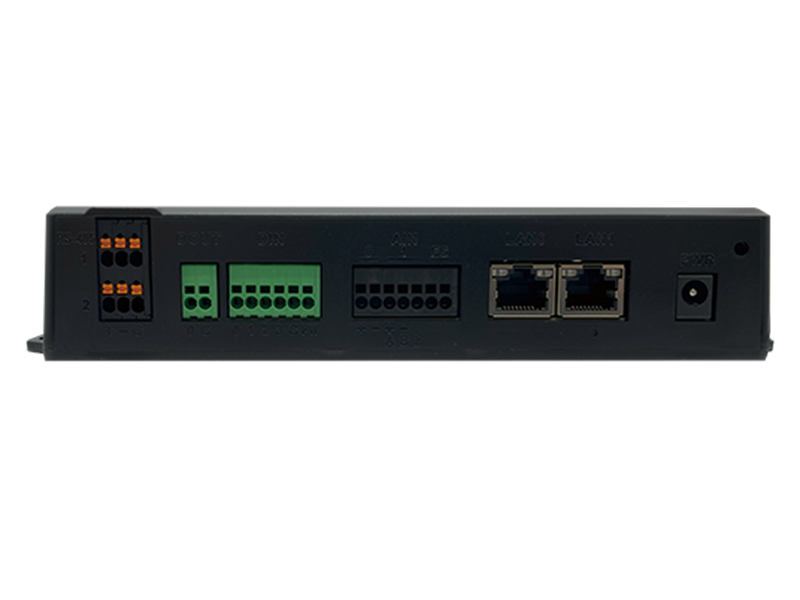

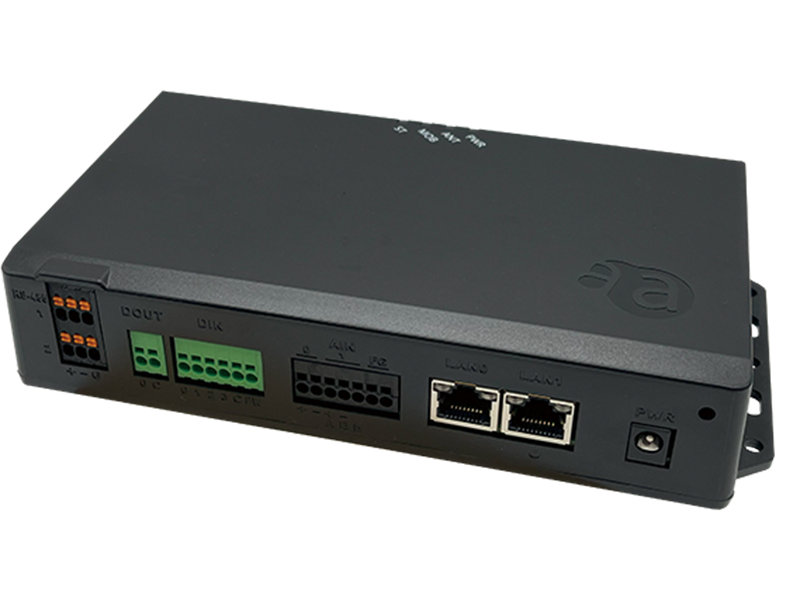

Product Images製品写真

System構成例

システム構成例・連携産業用設備の遠隔制御や自律運用を実現するゲートウェイ装置多彩なインターフェースに多様なセンサーを接続可能 ARM CPU/UbuntuOS上にカスタムアプリを動作させることが可… 構成例を見る

Columns関連コラム

コラムの一覧を見る

Specifications仕様

全項目を表示しています。

製品名		センサー接続ゲートウェイ
形名		AX30
CPU		Renesas RZ/V2L
	CPU コア	ARM Cortex-A55 1.2GHz（デュアルコア）
	周辺IP	DRP-AI(AIアクセラレータ)
RAM ※3		2GByte
eMMC		64GByte
OS		Linux Ubuntu 24.04
モバイル回線		LTE Cat4, 3G
	バンド	LTE FDD: B1, B3, B8, B18, B19, B21 WCDMA: B1, B6, B8, B19
アンテナ端子		SMA×2
PoE給電		IEEE 802.3af（最大15.4W）^※1
インターフェース
	Ethernet	10BASE-T/100BASE-TX/1000BASE-T×2ポート（内：1ポート（PoE給電））RJ-45コネクタ ^※1
	シリアル	RS-485(Half-DuplexHalf-Duplex)×2　(専用端子台)
	コンソール	USB Type-C×1 ポート
	USB	USB2.0 Type A ×1 ポート
	SIMスロット	Micro SIM（3FF）× 2 スロット,　eSIM × 2
	アナログインプット	4-20mA×2ポート　(電力印可あり。別途コネクタ端子が必要) ^※2
	DI	4ポート　（パルス入力に対応。別途コネクタ端子が必要）
	DO	1ポート　（別途コネクタ端子が必要）
標準インストールアプリケーション		DMSクライアント、remote.it、NwWitness
VPN		IPsec
LED		2色LED（PWR、ANT、MOB、ST）
外形寸法		202(W) x 109.7(D) x 38.2(H) mm (ただし突起含まず)
重量		約410g
電源電圧		DC 10.8 V～32 V
消費電力		最大20ｗ
動作電力		-20 ℃ ～ 60 ℃
保存温度		-20 ℃ ～ 70 ℃
相対湿度		10 % ～ 90 %
オプション		ACアダプタ（DC24V/1A）、ロッドアンテナ、ケーブルアンテナ

eSIM の使用を検討されているお客様はご相談ください。
※1　仕様BではPoEによる電力供給機能は実装されません。
※2　仕様Bでは4-20mAの仕様ではなく、PT100測温抵抗体に直結可能なポート×1、および日射計(最大出力電圧20mV以下)に直結可能なポート×1が実装されます。
※3 カタログスペックと実使用可能なメモリ容量の差異についてリンク
